XL(F)21动力柜

联系918博天堂
电话：0371-63787018 63787028
手机：13903863688 18838071111
邮箱：zkzm@vip.163.com
网址：www.zkdg.cn

产品描述

一、概述

XL(F)21系列动力配电柜适用于发电厂及工）企业、交流电压500V及以下的三相三线，，，，，，，，三相四线。。。。。。。三相五线制系统，，，，，，，，作动力照明配电之用。。。。。。。XL（F）21型动力配电柜系户内装置，，，，，，，，靠墙安装，，，，，，，，屏前检修。。。。。。。

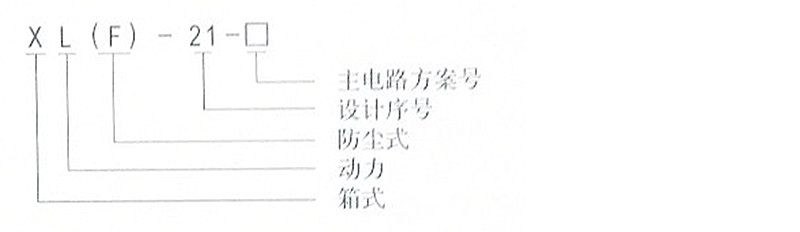

二、型号含义

918博天堂 --官网首页

三、使用环境条件

3.1环境温度：-5C~+40℃，，，，，，，，且24h内的平均温度不超过+35℃。。。。。。。
3.2海拔高度：不超过2000m。。。。。。。
3.3相对湿度：在周围空气温度为+40℃时不超过50%；；；；；；在较低温度下可以有较高的相对湿度（如：+20C时为90%），，，，，，，，考虑到温度的变化允许产生适度的凝落3.4设备安装时与垂直面的倾斜度应不超过5°。。。。。。。设备应安装在无剧烈振动、无冲击及无腐蚀的场所。。。。。。。

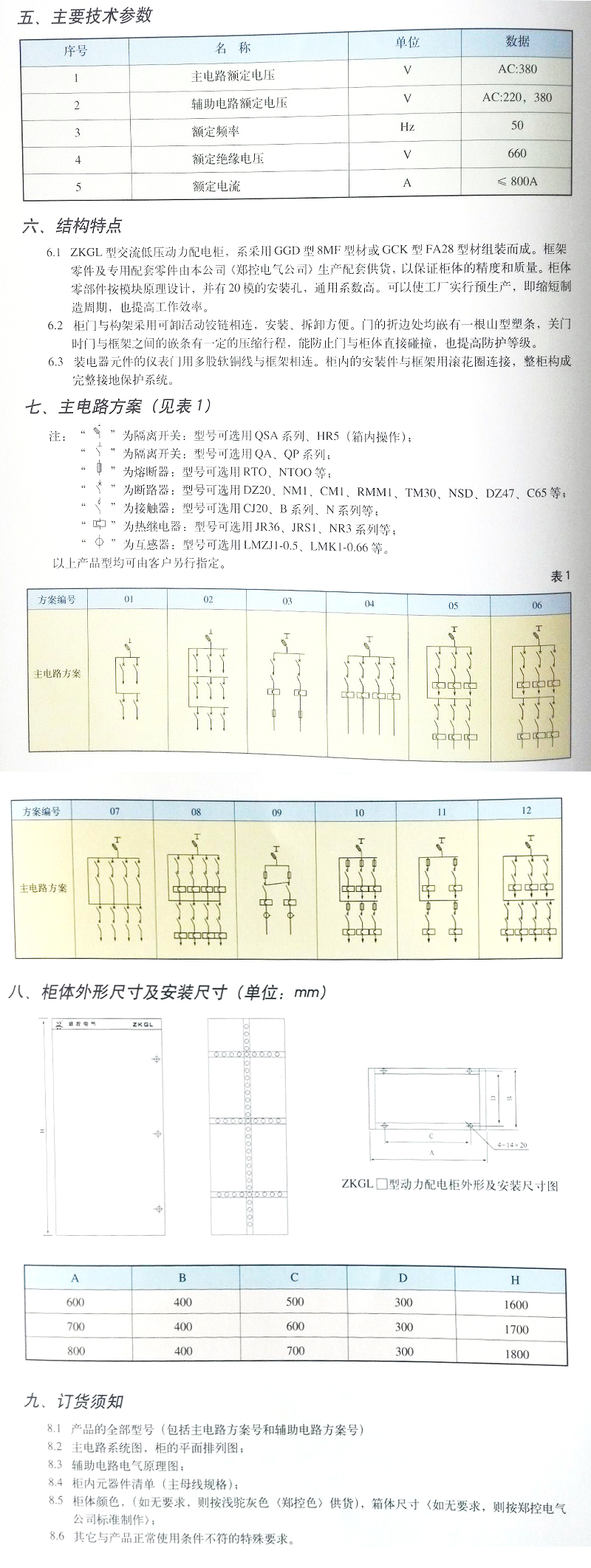

四、主要技术参数

序号	名称	单位	数据
1	主电路额定电压		AC：380
2	辅助电路额定电压	V	AC：220,380
3	额定频率	Hz	50
4	额定绝缘电压	V	660
5	额定电流	A	<800A

五、产品结构

XL(F)-21型低压动力配电柜系户内靠墙安装，，，，，，，，单面前开门的配电装置，，，，，，，，其基本结构采用钢板弯制及角钢焊接而成。。。。。。。前右侧可装设刀开关操作手柄，，，，，，，，作为电源切断与接通操作之用，，，，，，，，箱门上可装设操作按钮，，，，，，，，指示灯及显示仪表，，，，，，，，打开箱后，，，，，，，，配电相内部设备全为敞露便于检修维护，，，，，，，，本配电箱装有空气断路器，，，，，，，，熔断器作为短路�；；；；；；ね�，，，，，，，，还装有接触器和热继电器。。。。。。。门与壳体均焊有接地螺钉，，，，，，，，确保�？？？？？？？翘逵氲亓涌煽俊！！！�。。。

六、验收、安装、使用注意事项

产品到货后，，，，，，，，首先应检查包装是否完整无损，，，，，，，，对于不立即安装的产品，，，，，，，，应根据正常使用条件的规定，，，，，，，，置于适应的场所。。。。。。。
6.1产品安装基础槽钢及螺栓由用户自备，，，，，，，，基础槽钢与柜体连接孔（见图1）
62产品在安装完毕后，，，，，，，，投入运行前进行如检查与试验：
6.2.1检查柜体被复层漆膜有无脱落，，，，，，，，柜内是否干燥、清洁；；；；；；
6.2.2主要电器及辅助接点的通断是否可靠、准确；；；；；；
6.2.3主要元件的选型、接线原理是否与原理图样相符：
6.2.4用500v兆欧表绝缘值不得低于1M2.测量时注意断开不能承受电压及电子元件接线。。。。。。。
6.3使用注意事项刀熔开关、空气断路器等，，，，，，，，经多次合、分后，，，，，，，，会使主触头局部烧伤和产生炭类物质，，，，，，，，使接触电阻增大，，，，，，，，应定期对低压空气断路器按其使用说明书要求进行维护和检修。。。。。。。

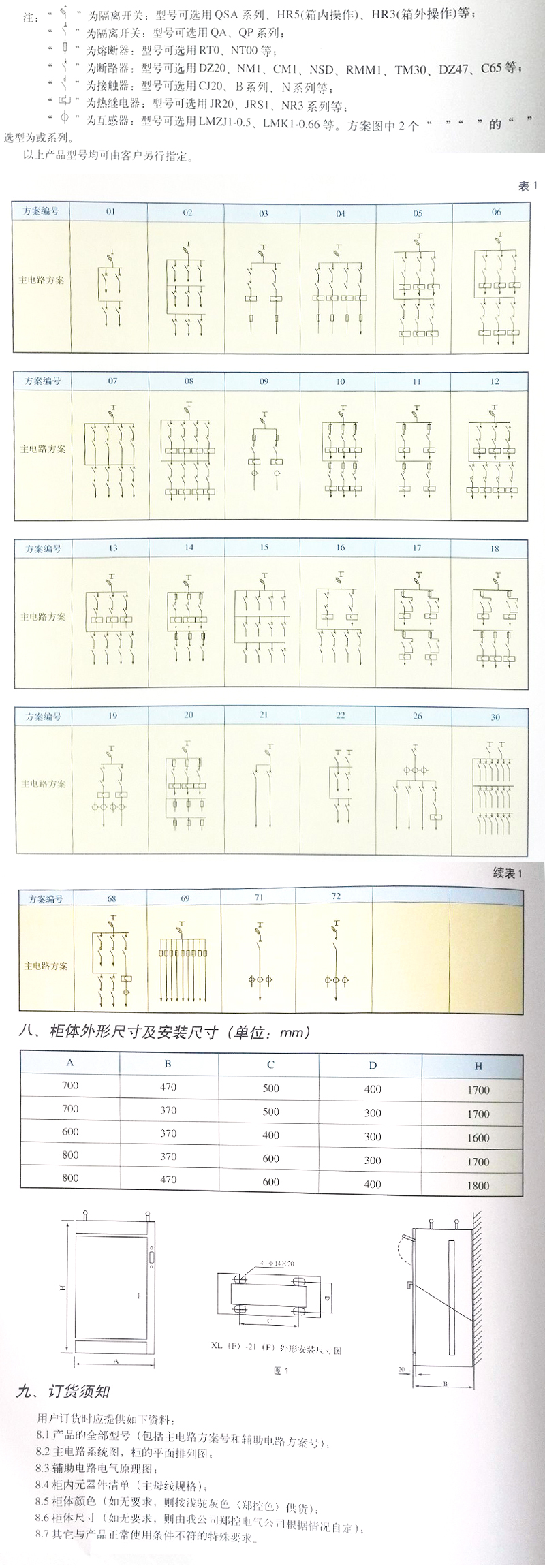

七、主回路方案（见表1）
